聚羧酸石膏板减水剂在合成过程之中，分子量调节剂和活性丙烯酸单体经过动泵进行滴加，其中引发剂的滴加时间相比较于丙烯酸的滴加时间要发哈长，来保障反应进行的越加周全。滴加时间的长短会影响到大单体的转化率和减水剂的分子量，除此之外，滴加时间还会影响到聚羧酸减水剂分子链在溶液中的分子结构聚集状态。因此，在体系初始温度20℃，羧基密度为4，氧化剂掺量0.55%，还原剂掺量0.38%，转移剂摻量0.55%时，滴加时间在1.5h，2h，2.5h3h，3.5h的情况下，探索不同滴加时间对分散特性的影响。

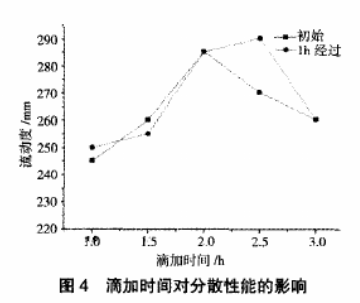

　　由上图可知，聚羧酸石膏板减水剂随滴加时间的增加，其分散性跟保坍性均为先增后减，且分散特性均能达到减水剂的工作需求。当滴加时间过短时，此时大单体转化率太低，溶液中存在部分没参加反应的聚醚大单体，且滴加时间太短，则减水剂分子在水溶液中呈现出球状构象，这样的分子结构对于减水剂的分散性能不利。

　　随着滴加时间的加增，聚羧酸石膏板减水剂分子的构象会从团聚状态变成呈现出松散的结构，同时减水剂分子的分子量会逐渐增加，但是其分子量范围太大，则减水剂分子的分散特性也会受到影响。

　　除此之外，随着滴加时间的增加，减水剂分子会呈现交联现象，会在反应釜底部呈现粘度太大的聚合物，对于聚羧酸减水剂的分散特性有一些影响。所以从合成角度来看，滴加的时间应选择在一个范围内，这样分子构象会较为松散，分子量大小适合，单体转化率较高。
